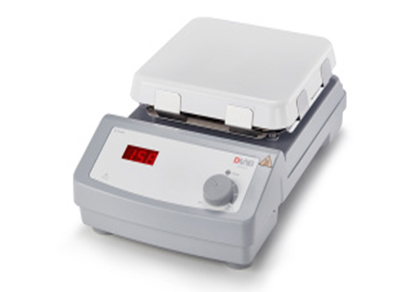

數顯91免费版黄色下载加熱板故障分析與維修
故障一:打開恒溫加熱台的加熱開關,鋁製平台不加熱:
原因:1、發熱管壞的可能性極大,2、加熱開關壞,3、固態繼電器壞,4溫控器壞,
檢測與維修方法:
打開恒溫平台底蓋:
1、檢測發熱管:先切斷整機電源,用萬用表打到歐姆檔檢測發熱管的電阻,發熱管的線是連接在一起的要把它剪斷每條去檢測,發熱管的電阻一般是幾十歐姆到兩百歐姆左右。如果電阻無窮大或為幾歐姆都可視為此發熱管已損壞,進行更換。
2、檢測加熱開關:也要先切斷整機電源,把萬用表打到蜂嗚器檔,把開關打到一字檔,用表筆測量開關的端子是否處於接通狀態,兩路端子都通說明此開關是好的,否則就需更換。
3、檢測固態繼電器:這個要讓恒溫平台接上電源哦,不過小心觸電啊!然後打開加熱開關,看固態繼電器的指示燈是否亮或閃亮都可視為固態繼電 器輸入端正常,如果不亮用萬用表檢測固態繼電器的3—4端,看是否有12VDC的電壓,如果沒有那就是溫控器損壞。再把萬用表打到750VAC檔位, 用表筆測量固態繼電器的1—2端,如果有220VAC的電壓且不變化,那就可視為此固態繼電器損壞,進行更換。
4、檢測溫控器:恒溫平台接上電源,打開加熱開關,看溫控器是否是正常顯示,如果是和平時一樣正常顯示,把萬用表打到直流檔20VDC,測量固態繼電器的3—4端看有沒有12VDC的電壓,如果沒有可視為溫控器已損壞,進行更換。
故障二:鋁製平台溫度一邊高一邊低:
其中一條發熱管已損壞,按照以上發熱管檢測來對發熱管進行測量。
故障三:溫控器數顯亂跳:
1、如果SV窗口的數管碼有“AT”字母在跳,說明操作時誤長按了小數點移位鍵,啟動了溫控器的自整定,要取消請長按小數點移位鍵3秒鍾然後放開,亂跳的“AT”字母就會消失,如果不取消溫控器會在30分鍾內自動取消。
2、如果PV窗口的數碼管顯示1312,SV窗口的數碼管顯示“ORAL”那就表示感溫線開路,進行更換
